RPP系列水喷射真空泵、汽水串联喷射泵立式成套机组

一、RPP型水喷射真空机组立式特点及应用范围：

系列水喷射真空泵广泛应用于化工、制药、纺织、食品、酿造、冶金、环保等行业.主要应用真空吸收、真空结晶、真空浓缩、真空干燥、真空输送、真空除氧、真空增氧等工艺。

该泵可腐蚀性气体温度在150℃内，可与蒸汽喷射泵串联使用，真空度更高，并可取代SZ型水环式真空泵和W型往复式真空泵.该泵由于采用增强聚丙烯塑料一次注塑成型.具有机械强度高，耐腐蚀性能强，表面光洁、重量轻、体积小，在目前同类型产品中，使用寿命最长、排气量最大、真空度高、经济效率好、价格便宜(最好使用本厂配套生产的节能耐腐离心泵、止回阀、弯管)，并可提供成套装置，深受广大用户欢迎。

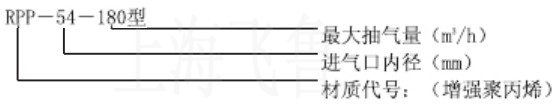

二、RPP型水喷射真空机组立式型号说明：
RPP型水喷射真空机组型号说明

三、RPP型水喷射真空机组立式成套型号规格及技术参数：

型号	极限真空度 Mpa	保证真空度 Mpa	最大抽气量 m3/h	流量 m3/h	扬程 M	配套离心泵功率 (KW)	备注
RPP-25-20	0.099	0.098	20	12	20	40FP-18 (2.2)	注：极限真空度是根据当地当时的大气压×本技术参数内的保证真空度
RPP-32-40	0.099	0.098	40	18	22	50FP-22 (2.2)
RPP-40-60	0.0986	0.097	60	20	25	50FP-25 (4)
RPP-54-90	0.0986	0.097	90	26	28	50FP-28 (4)
RPP-54-110	0.099	0.098	110	45	30	80FP-30 (4)
RPP-54-180	0.0993	0.098	180	50	30	80FP-30 (5.5)

RPP-65-280	0.0993	0.098	280	50	32	80FP-32 (7.5)
RPP-65-360	0.0995	0.098	360	100	32	100FP-32 (11)
RPP-80-500	0.0995	0.098	500	100	32	100FP-32 (15)
蒸气喷射泵	0.1	0.0996	同上	同上	同上	汽水串联可与180,280,360配套耗气量40Kg/h 工作气压0.3Mpa

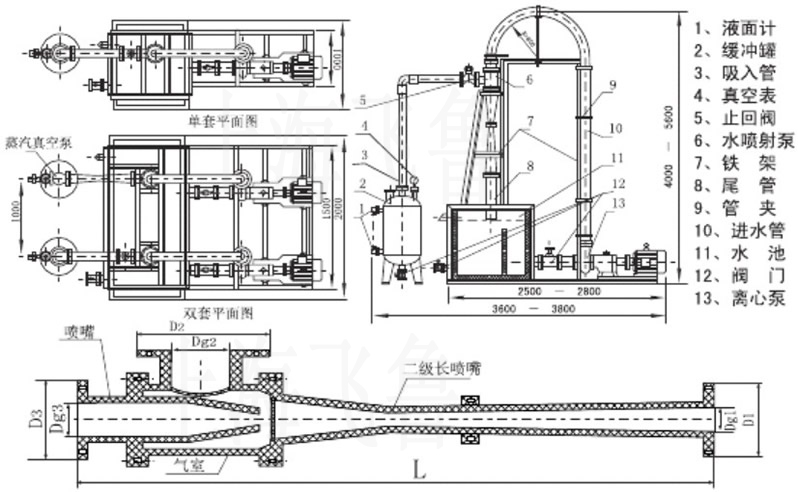

四、RPP型水喷射真空机组立式成套装置机组示意图：

型号	L	D1×Dg1		D2×Dg2		D3×Dg3		重量 Kg
型号	L	尺寸	孔距-螺孔	尺寸	孔距-螺孔	尺寸	孔距-螺孔	重量 Kg
RPP-25-20	440	115×32	100-Ф12×4	115×32	85-Ф12×4	135×32	85-Ф12×4	2.8
RPP-32-40	440	115×32	100-Ф12×4	115×32	85-Ф12×4	135×32	85-Ф12×4	2.8
RPP-40-60	370	140×40	100-Ф12×4	135×40	110-Ф12×4	135×40	110-Ф12×4	2.9
RPP-54-90	370	140×54	100-Ф12×4	140×54	100-Ф12×4	140×54	100-Ф12×4	3
RPP-54-110	370	140×54	110-Ф12×4	140×54	110-Ф12×4	140×54	110-Ф12×4	3.2
RPP-54-180	1150	175×80	145-Ф12×4	140×54	110-Ф12×4	140×54	110-Ф12×4	5
RPP-65-280	1350	195×100	160-Ф14×8	175×65	125-Ф14×4	160×65	125-Ф14×4	7.2
RPP-65-360	1350	195×100	160-Ф14×8	175×65	125-Ф14×4	160×65	125-Ф14×4	7.2
RPP-80-500	1550	195×100	160-Ф14×8	180×80	145-Ф14×4	180×80	145-Ф14×4	18
蒸汽喷射泵	1120	185×65	160-Ф14×4	170×50	125-Ф14×4	活接G3/4"		45

五、RPP型水喷射真空机组立式安装使用及注意事项：

1、在安装使用时，离心泵与水喷射真空泵联接弯管尺寸要根据型号而定.RPP-32(1.2"), RPP-40(1.5") , RPP-54(2"), RPP-65(2.5")，RPP-80(3").
2、法兰连接之间因垫附件(耐酸橡胶软垫)需对称嘴固，用力均匀.螺丝一定要拧紧，不得漏气.
3.泵体下端必须接一下水尾管，其长度不得少于1m,其直径:20-40, 60型1.5", 90-110型2"，180-220型3", 280-360型4". 500型5",尾管与泵体的同心度一定要保持垂直.以保证其效率.
4、如离心泵增大流员，极限真空度和排气量.均相应提高，最好配用本厂生产的FP系列耐腐离心泵、止回阀最佳.
5.要定期更换循环水，由于电压不稳防止倒水，请装上止回阀.
6.循环水池内进出水之间，一定要安装档板(按示意图).以防空气进入泵体.造成空转烧坏机封和泵.也影响抽气速率及真空度.

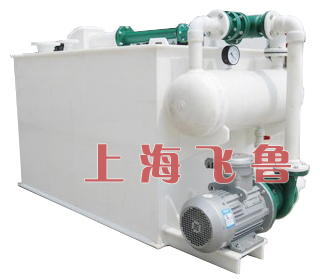

RPP系列水喷射真空泵、汽水串联喷射泵卧式成套机组

一、RPP型水喷射真空机组卧式特点及应用范围：

全塑立卧式成套真空机组.由耐腐泵、喷射泵、缓冲罐、水池、止回阀、球阀、管件等部件组成.均采用增强聚丙烯材质.其特点:可移动，安装方便.耐腐、无毒、真空度高、排气量大、结构合理、运行可靠。可抽腐蚀性气休.与蒸汽喷射泵串联使用，真空度更高，RPP型水喷射真空机组广泛应用于化工、制药、纺织、食品、酿造、冶金、环保、实验室等行业中的真空吸收、真空过滤、真空浓缩、宾空干燥、真空结晶、真空输送、真空除氧真空增氧等工艺过程。

二、RPP型水喷射真空机组卧式型号说明：

三、RPP型水喷射真空机组卧式成套型号规格及技术参数：

型号	极限真空度 Mpa	保证真空度 Mpa	最大抽气量 M3/h	配套离心泵功率（KW）	卧式成套机组外形尺寸(见示意图)						备注
型号	极限真空度 Mpa	保证真空度 Mpa	最大抽气量 M3/h	配套离心泵功率（KW）	L	L-a	L1	H	H1	H2	备注
RPP-25-20	0.099	0.098	20	40FP(D)-18(1.5)	1100	/	600	900	790	/	注:极限真空度是根据当地当时大气压×本技术参数内的保证真空度
RPP-32-40	0.099	0.098	40	50FP(D)-22(2.2)	1100	/	600	900	800	/
RPP-40-60	0.0986	0.097	60	50FP(D)-25(3)	1550	/	900	1150	1220	/
RPP-54-90	0.0986	0.097	90	50FP(D)-28(4)	1750	/	1000	1200	1250	/
RPP-54-110	0.099	0.098	110	80FP(D)-30(4)	1750	/	1000	1200	1280	/
RPP-54-180	0.0993	0.098	180	80FP(D)-30(5.5)	1850	1950	1000	1300	1280	2450

RPP-65-280	0.0993	0.098	280	80FP(D)-32(7.5)	1950	2000	1000	1360	1300	2480
RPP-65-360	0.0995	0.098	360	100FP(D)-32(15)	2450	2200	1200	1360	1300	2480
RPP-80-500	0.0995	0.098	500	100FP(D)-32(15)	2500	2500	1200	1450	1350	2530
蒸汽喷射泵	0.1	0.0996	同上	注：汽水串联可与180、280、360配套耗气量40Kg/h 工作压力0.3Mpa

四、RPP型水喷射真空机组卧式成套汽水串联机组示意图：

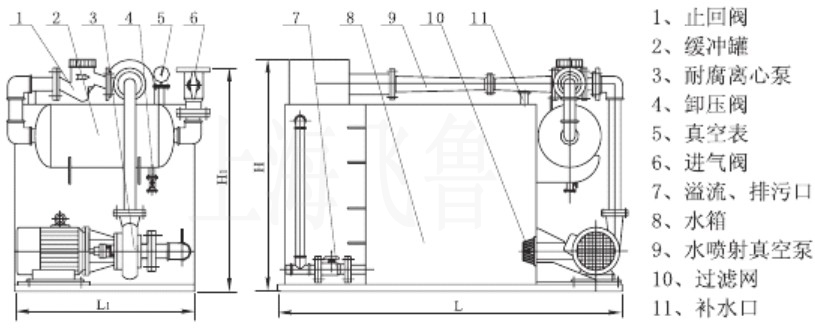

五、RPP型水喷射真空机组卧式水喷射真空成套机组示意图：

六、RPP型水喷射真空机组卧式安装使用及注意事项：

1、在安装便用前.必须仔细检查各部位紧固件是否有松动，若有松动必须校正拧紧.否则影响抽气量和真空度。
2、开机前水池必须加满水.打开泵进口阀，严禁脱水空转及反转，以防止损坏机封和泵。
3、停机前先放空或真空度降至0.092Mpa以下，然后停机以防真空度过高.倒吸易损坏止回阀，(如止回阀失灵.请打开止回阀盖.清除杂物)。
4、汽水串联喷射泵.先开机然后再开蒸汽，停机时先关蒸汽，然后再停机以防损坏水喷射泵。在安装蒸汽管路时，保证管路内不能积水，一定要保持水平，否则将影响直空度。
5、水池循环水温过高，会影响排气最和真空度，需及时更换或补充水。
6、对于特制的全封闭机组，必须设有排放空口，否则在使用中会使水箱受压导致变形甚至破裂。

附件：增强聚丙烯耐腐蚀性能表(代号：√良好 =可用 ≠有腐蚀 ×不可用)

介质	浓度%	温度℃ 25 50 60 80 100	介质	浓度%	温度℃ 25 50 60 80 100	介质	浓度%	温度℃ 25 50 60 80 100
硫酸	＜10	√√√√	软脂酸		√√= = =	各类钾盐		√√√√
	＜30	√√√=	硬脂酸		√√= ≠	碘化钾		√√
	30-60	√√= ≠	亚油酸		√√√	高锰酸钾		√=
发烟硫酸		×	乙醇酸		√√√	硫酸氢钾		√√
硝酸	＜10	√√√√	双乙醇酸		√√√√	过硼酸钾		√√
		√√√	三氯醋酸		√√√×	铝,镁,钙盐		√√√√
	30	√＝×	乳酸丙醇酸	20	√√√√√	铁,镍,锌盐		√√√√
盐酸	＜36	= =×		80-100	√√√√	锡,铝,酮盐		√√√√
	＞36	√√√=	草酸(乙二酸)		√= = #	钡,汞,锰盐		√√√√
磷酸	＜50	√√√=	琥珀酸(丁二酸)		√√√	银,锑,钛盐		√√√
	85-95	√√=	马来酸顺丁烯酸		√= = = =	硫酸双氧轴		√√√
氢氧酸	稀	√√√√	酒石酸		√√√	双氧水	＜10	√√×
	35-70	√√√	柠檬酸		√√		30	√＝×
溴氢酸	＜20	√√√√	甲苯酸		√√√	氨水		√√√
氢碘酸	48	√√√	水杨酸		√√	甲醇		√= = =
氢氰酸		√√√	石炭酸(苯粉)		√√√	乙醇		√= = =
亚硫酸		√√√	培酸		√√√	丙醇		√= = =
亚硝酸	10	√=	单宁酸		√√√√	异丙醇2		√= = =
碳酸		√√√√	氨基磺酸	20	√√√√	乙二醇		√= = =
铬酸	10-40	√√√		浓	√√√	丁二醇		√√√
	50	√＝＝≠	烟酸		√＝＝	甘油(丙二醇)		√√√
硼酸		√√√√	苦味酸		√√＝	二甘醇		√√
砷酸		√√√	氢氧化钠	烧碱	√√√√√	甲醛	50	√√＝≠

硅酸		√√√	碳酸钠	纯碱	√√√√√	乙醛	＜100	√＝
硒		√√＝	氢氧化钾		√√√√√	巴豆醛西稀醛		＝＝×
氯酸	20	√√×	氢氧化铵		√√√√√	丙酮		≠×
氟硼酸		√√√√	氢氧化钙		√√√√√	醋酸甲酯		√＝＝
次氯酸		√√√√	氢氧化镁		√√√√√	甲基丙烯酸		√√√
氟硅酸		√√√＝	氢氧化钡		√√√√√	液体石腊		√√√√
甲酸	100	√√√＝	各种铵盐		√√√√√	乙基溴		√√√
乙酸	10-80	√√√＝	氟化安	25	√＝＝＝＝	丁基溴		√√√
	冰	＝＝×	各种钠盐			乙醇胺		√√√
丙酸		√＝	录酸钠	饱和	√√	二甲苯胺		√√√
丁烯酸		√√√	亚氯酸钠		×	脲(尿素)		√√√
丁酸		√√√√	次氯酸钠	＜6	√√＝≠	尿		√√√
月桂酸		√√√√			√＝×	硫酸可待因		√√√
(十二烷酸)
脂肪酸		√＝＝≠
偏磷钠酸		√＝＝≠
