首页-无油真空泵型号-WX型无油旋片式真空泵WX型无油旋片式真空泵
WX型无油旋片式真空泵概述：
WX型无油旋片式真空泵是我公司自主研发的清洁型真空泵，不需用油润滑即可工作，不会污染环境即被处理的产品。WX型无油旋片式真空泵和2XZ型旋片式真空泵属于两种不同系列产品，WX型无油旋片式真空泵是一种不需用油润滑即能运转工作的真空泵，故称为无油真空泵。它具有结构简单、操作容易、维护方便、不会污染环境等优点，是一种使用范围非常广泛的机械真空泵。适合真空干燥、真空浓缩作业，可广泛用于制药、化工、食品包装、医疗器械、牛奶加工业、印刷、照相制版、吸塑成形和实验室等广泛领域。
WX型无油旋片式真空泵的特点：
1、由于WX型无油旋片式真空泵不存在油蒸汽，因此，当其使用时，工作环境和被处理的产品不会被油污染，是一种使用在严格要求无油蒸汽的工业中理想的真空设备。
2、无油真空泵与需要油润滑的真空泵相比，经常性的维护和保养可大大减少，不必为缺少真空泵油，给维修带来诸多不便和烦恼。
3、采用电机直接连接，结构紧凑，重量轻，外型尺寸小于其它同类型泵。
4、应用多旋片高速转动，避免了吸气和排气中的脉冲波动。
5、WX型无油旋片式真空泵可以敞开大气连续运转。
WX型无油旋片式真空泵用途：
与一般油润滑的真空泵相比，WX型无油旋片式真空泵的使用范圈更广泛，应用于各种物品的吸收和输送，自动机械的物料供给设备，例如:在食品、医药、印刷、书籍装订、牛奶场、院校研究所、实脸室、医院吸引等各种机械设各上的配套使用。
WX型无油旋片式真空泵可其体应用于下列各项工作中:
1、自动包装线上的真空吸拉列开袋、装料。
2、印刷机械上的纸张真空吸送。
3、各种液体注入瓶内的高效率真空罐装。
4、各种塑料制品的真空吸塑成形。
5、物体表面在真空状态下的气密性试脸。
6、纸箱及瓶类物品的标签真空吸送粘贴。
7、真空吸引固定下的照相制版。
8、真空状态下的利用压力差引导气体分析。
9、各种医药机械自动线上的配套使用。
10、机械加工上非磁性零件夹用的真空吸盘夹具。
11、各种容器在真空状态下的检漏试验。
12、食品加工机械上的应用。
13、中西药厂真空蒸馏干燥。
14、医院手术室的真空吸引。
15、院校、研究所、厂矿实脸室气体分析，理化实脸。
16、各种医疗仪器的配套使用等。
WX型无油旋片式真空泵工作原理与结构简述：
WX型无油旋片式真空泵，是一种获得真空的设备之一。WX型无油旋片式真空泵的极限真空为6*10-2MPa。该泵是由转子偏心地置于泵身内，转子和旋片的旋转，不断地改变泵身内两侧的容积:一侧容积扩大吸入气体，另一侧容积缩小排出气体。由此周期地完成气体的吸入排出，从而获得真空。不同规格泵的结构略有不同。如WX-4、8的排气管在泵的底部，请各用户能加以注意。

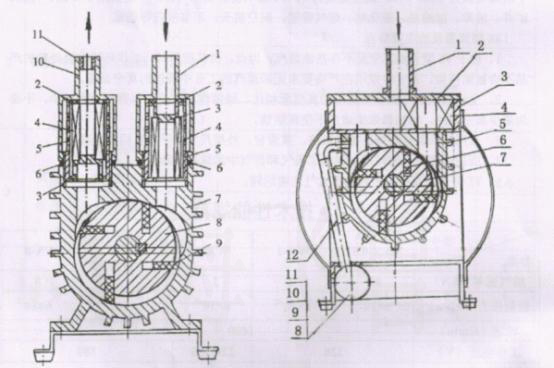

WX型无油旋片式真空泵结构原理图：
 |
WX-0.5、1、2
1、进气管2、橡胶垫圈3、导流盘
4、空气滤芯5、滤芯座6、O形圈
7、泵身8、转子9、旋片
10、排气管11、消音部件
|
WX-4、8
1、进气管2、气箱盖3、气箱
4、进气(大)滤芯5、泵身
6、旋片7、转子8、排气管
9、排气(小)滤芯10、消音部件
11、排气嘴12、排气连接管 |
WX型无油旋片式真空泵的性能参数表：
| 参数/型号 |
WX-0.5 |
WX-1 |
WX-2 |
WX-4 |
WX-8 |
| 抽气速率(L/s) |
0.5 |
1 |
2 |
4 |
8 |
| 极限压力（MPa） |
7.5×10ˉ² |
7.5×10ˉ² |
7.5×10ˉ² |
7.5×10ˉ² |
7.5×10ˉ² |
| 转速（r/min) |
1400 |
1400 |
1400 |
1400 |
1400 |
| 电机功率（kw) |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
| 电源电压（V) |
220 |
220/380 |
220/380 |
380 |
380 |
| 进气口口径（mm） |
12 |
12 |
12 |
30 |
30 |
| 外形尺寸（mm) |
240×120×210 |
320×160×240 |
440×160×240 |
510×190×330 |
540×190×330 |
| 毛重/净重（Kg） |
11/10 |
14/13 |
16/15 |
28/23 |
36/30 |
WX型无油旋片式真空泵的安装和使用：
1、应具有充分良好的通风条件及低于40℃的环境温度。
2、无灰尘及脏物的清洁场所。
3、无水、油等液体会降落到泵上。
4、不直接暴露在阳光里。
5、有足够的周围空间能便于泵的检查，维护和装拆。
6、泵必须安较在平坦的平面上。
7、最好将泵放在类似混凝土坚硬的地基上安装，如果没有条件，也可将泵牢固地安装在钢制或木制的机架上。
8、必须确保泵不因基础不牢固而引起震动。
9、与泵连接管道不宜过长或小于泵进气口径，影响抽速，同时注意检查真空连接管道有否漏气。
10、装接电线时，应注意电机铭牌上的规定接线要求。三相电机要注意电机旋转方向应与泵上的标示，头方向一致。
11、在长时间的连续工作以后，泵温会有较大的上升，这是正常的，不必担心它的寿命。
WX型无油旋片式真空泵的故障及消除方法：
1、由于灰尘堵塞过滤元件引起泵不能吸、排气，可取出过滤元件并用压缩空气吹清洁，用汽油、中性溶剂清除过滤元件上的灰尘，干后将它装回原来的位置上(稀释剂、酒精、苯、有机物溶剂或其它类似溶剂不能使用，因为这将引起胶粘元件的损坏).
2、由于油进入泵内，使旋片不能伸出，可卸下进、排气管，用易挥发的清洗液体，自泵体的吸气口与排气口注入，用手转动联轴器转动后，开启电源开关，排出油和清洗液体(重复上述步骤，直至所有的油被完全除去)，由于存在燃烧危险，可放一布片在排气口防止排出物质扩散在周围环境中。当进行清洗时，必须小心不要让清洗液进入轴承。
3、由于杂质进入泵体卡住旋片，可拆开泵盖除去杂质(污染、灰尘等)。
4、由于潮气进入泵内引起泵内锈蚀，使旋片不能伸出，可拆开泵盖，除去铁锈(注意不要划伤泵的内壁)。
5、由于电机的某些故障，应修理或调换电机(检查电机的电压、电源)。
6、旋片损坏、磨损，可拆开泵盖调换旋片。
7、如果转子和泵体卡住，将泵体适当调整，使泵体与转子接触间隙为0.02微米。
