旋片式机械真空泵与油扩散真空泵介绍

    在许多化学实验中.要求系统内部的压力低干外界大气压力.这一般是借助真空泵来实现的.真空泵有机械泵和扩散泵两种.前者的真空度可达1~0.1pa.后者可获得小于10Pa的真空。

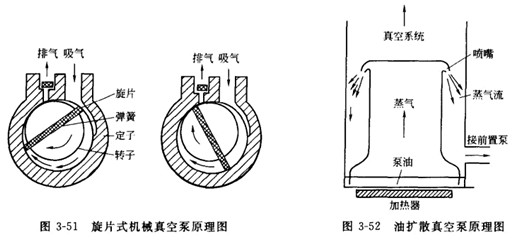

    常用的机械泵为旋片式油泵(见图3-51).气体从真空系统吸入泵的入口.随偏心轮旋转的旋片使气体压缩，再从出口排出.其效率主要取决于旋片与定子之间的密封程度。整个装置都浸在油中.以油作为封闭液和润滑液。使用机械泵时，在抽气口处接一真空橡皮管，使之与实验系统相通即叮开始工作。注意事项如下:
①正确判别泵的进、出气口；
②操作过程中.随时检查整个系统的密封性:
③必要时，在泵的进气口前装置冷凝器、洗气瓶或吸收塔.以除去实验系统产生的易凝结蒸气、腐蚀性气体或挥发性液体.
④停止工作后.立即使泵的抽气口与大气连通.以防泵油倒吸。

    油扩散泵的工作原理如图3-52所示。沸腾槽来的泵油(硅油)蒸气。通过喷嘴按一定角度以很高速度向下冲击，从真空系统扩散而来的气体或蒸气分子不断受到高速油蒸气分子的作用.富集在下部区域.然后再被机械泵抽走.油分子则被冷凝而流回沸腾槽。为提高真空度.可以串接几级喷嘴.实脸室常使用三级扩散泵。

    油扩敌泵有以下优点:①无毒.②硅油的燕气压较低，室赴下小于10-5pa.高于此压力使用可不用冷阱:③油分子最大.能使气体分子有效地加速.缺点是在高温下有空气存在时硅油易分解.且油分子易污染真空系统.因此使用时必须在前置机械泵已抽到1Pa时才能开始加热。
