真空泵工作原理及故障排除

    真空泵常用于空调及制冷设备维修时抽真空，其结构如图4.1所示。转子外圆与泵腔内表面相切.在弹赞的作用下。转子槽中的旋片与定子腔壁紧密贴合。当偏心转子在电机的拖动下顺时针旋转时，旋片也随着旋转，进气腔不断扩大，吸气口不断吸入气体;与此同时，排气空腔则越来越小。已被吸入的气体则被彻底压缩，达到一定压力后即可冲开排气阀，由排气管排出……如此循环，吸气口就可以起到抽真空的作用。

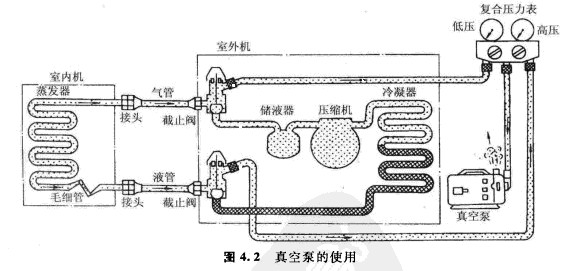

    空调及制冷设备抽真空时，真空泵的管路连接如图4.2所示。

真空泵常见故障排除
制冷系统经打压、检漏确认不存在漏气现象，且真空泵与系统管路也连接无误时.如果真空度达不到要求，则必须检查真空泵是否损坏或出现质量问题。
(1)真空泵内的油最是否低于标准线，油质是否变污、皂化，或温度过低，致使气体无法顺利排出。

(2)进气阀处的金属网是否被灰尘或异物堵塞，造成吸气回路不通或效率下降。

(3)电机传动皮带是否过松、打滑，造成偏心转子转速不够。

(4)真空泵的吸气量是否适合于制冷系统?如果“小马拉大车”.效率自然不够。

(5)排除上述原因后，应检查真空泵的密封件、旋片弹黄、排气阀以及泵腔内其他零件。如损坏，应及时修复、更换。
